一、国外采暖市场的现状及发展趋势
欧洲市场概述
欧洲共同体立法对欧洲采暖市场有重大影响。欧洲与能源相关产品(ErP)指令于2013年针对锅炉产品制定了规章，并于两年后的2015年9月生效，自此之后，仅容许能效高（供热季节热效率>86%）的冷凝锅炉在欧洲市场销售；从2018年9月开始，另一个更为严格的规章被引用到燃气锅炉，即Nox 排放必须低于56mg/kwh；从2009年至2017年欧洲采暖市场平均增长为-0,3%，可以说基本上没有增长，2017年增长3%，主要由燃气冷凝炉和热泵产品带动，而太阳热能产品持续下降。

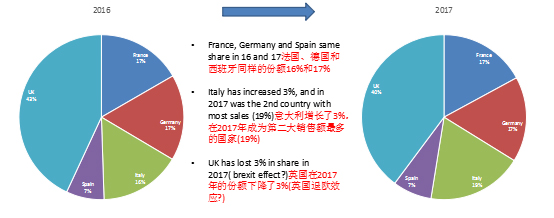

2017年锅炉在欧洲的销售增长了2.7%，主要由GC锅炉带动增长，此前锅炉行业停滞不前并略有下滑(从2009年至2017年平均增长为-0.4%)。但情况各有不同，意大利在2017年增长了17.5% ，其他国家也积极扩展市场，但英国却只有-5%的增长。

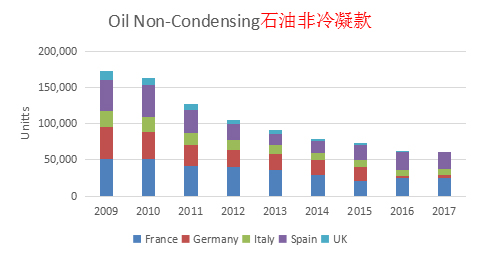

非冷凝款锅炉发展->冷凝升级
从2009年到2017年，这一看似停滞不前的时期，欧洲从普通燃气锅炉向冷凝燃气锅炉进行了升级。

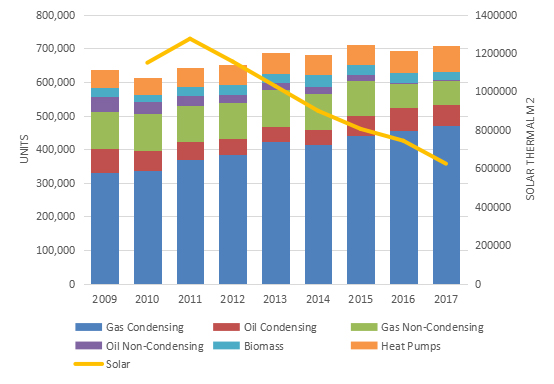

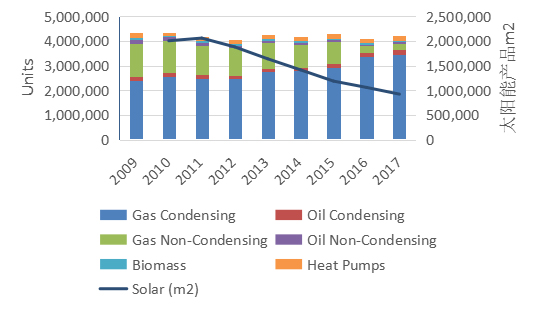

欧洲暖通设备销售份额(不包括太阳能)

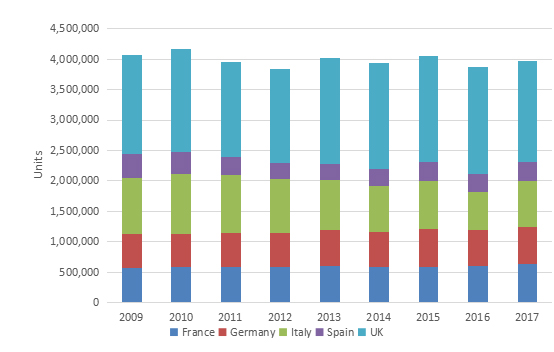

法国暖通电器销售发展
在GC锅炉(7.2%)和HP(8.1%)推动下，2017年增长5.4%，非冷凝锅炉的销量下降(- 3.5%)，但2017年仍保持在>115k的高水平。太阳能持续下降，从2010年到2017年，太阳热能销售下降了80%。
德国暖通电器销售发展
在2017年总体增长2.3%，其中GC锅炉增长7.2%，HP增长19.4%。德国是欧洲最大的太阳热能市场，但2017年下降19%，降幅明显。
意大利暖通电器销售发展
2017年增长17.3%，其中GC锅炉增长19%，GNC增长8.2%和HP增长19.2%，有趣的是，燃气非冷凝炉销售在2017年增加了84k(+8,2%)，情况比较特殊。太阳热能继续下降，但下降速度较慢，为-6.3%。
西班牙暖通电器销售发展
2017年增长5.9%，GC锅炉增长7.7%，OC锅炉增长8.1%,和GC锅炉增长6.7%，太阳能热电销售自2011年以来首次出现增长，销售额增长了14.4%。这是由于降低了安装成本和积极的立法所致。
二、冷凝壁挂炉基础常识
冷凝式燃气壁挂炉发源于欧洲，上世纪70年代开发了家用冷凝式燃气壁挂炉。冷凝壁挂炉的优势主要体现在节能和环保方面。
执行标准有:
EN 483 (欧盟壁挂炉标准)
GB 25034 (中国壁挂炉标准)
CJT 395-2012(冷凝壁挂炉标准)
GB20665-2015(壁挂炉能耗标准)
壁挂炉的冷凝技术，就是将烟气中余热回收利用，并将烟气中水蒸气潜热充分吸收利用。正因如此，热效率最高达108%，比普通壁挂炉直接节能15-20%，完全符合国家1级能耗标准、符合欧洲壁挂炉最高能耗等级：****（四星）。

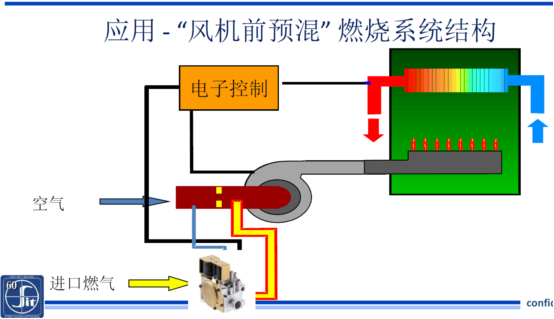

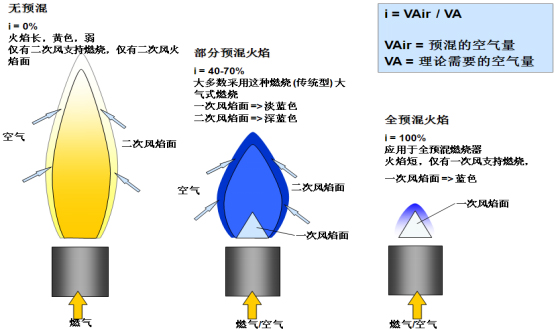

全预混的特点
实际燃烧效果
全预混燃烧器燃烧强度高、要求燃烧空间小，在相同的燃烧室体积内，可以相当于大气式燃烧的几倍功率。
1）氮氧化物（Nox）排放
氮氧化物排放：20-30 mg/kw h，符合氮氧化物最高等级：5级，比普通壁挂炉氮氧化物排放减少5倍。
2）一氧化碳(CO)排放
一氧化碳排放：20-60 PPM，欧洲标准要求500 PPM以下，比普通壁挂炉一氧化碳排放减少3倍。
总结：相同功率的冷凝式壁挂炉比普通壁挂炉废气排放减少4倍以上。
燃烧排放特性
冷凝概念
什么是冷凝？
从物理上讲，由气态转变成液态为冷凝。
当温度降低时，水蒸气凝结为水，即呈现液体状态，水蒸气就被冷凝。
冷凝的工作原理
冷凝式燃气壁挂炉的原理是利用燃烧产生的烟气中的潜热。通过将烟气中的水蒸气冷凝为水，获取水蒸气以凝结水状态排出时所释放出的热量。
燃烧方程式
燃烧空气过剩量
天然气的主要成分为CH4，CH4的燃烧化学反应式为：
CH4+2O2=CO2+2H2O+△H
由上式可见: 在近似假定各种气体的k mol容积相等的前提下，每燃烧1 Nm3的CH4可以得到2 Nm3水蒸气，同时放出一定热量△H。
每充分燃烧1Nm3的CH4，需要2 Nm3的O2参与燃烧，平原地区空气中的O2含量理论值为20.9%，也就说每充分燃烧1Nm3的CH4，需要提供：2÷20.9% =9.57 Nm3理论空气。
实际上冷凝式壁挂炉空气过剩量约为1.2，也就是说用9.57*1.2=11.5 Nm3空气参与燃烧，而普通壁挂炉空气过剩量约为1.8 (9.57*1.8=17.2 Nm3)。
壁挂炉冷凝方式
二次冷凝壁挂炉
壁挂炉冷凝方式
外置式冷凝器只在原普通机器上增加一个烟气冷凝器，由于采用二次混合燃烧方式，过剩空气量系数为1.8。
壁挂炉冷凝过程

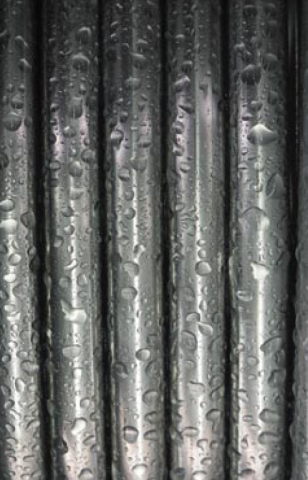

冷凝热交换器就是利用低温回水，逐级冷却交换燃烧产生的热量, 并通过将烟气中的水蒸气冷凝为成液态水，获取释放出的热量。正常情况下，冷凝式壁挂炉排出的烟气温度，比回水温度高5-10 ℃。冷凝式壁挂炉冷凝水量约：0.1 L / k W·h。(南方地区)
天燃气热值

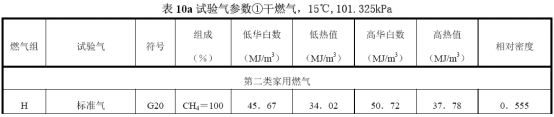

燃气热值（EN483）：1013.25mbar 压力下单位标准体积的燃气燃烧产生的热量，其中可燃组份和燃烧产物均处于15℃、1013.25mbar 压力条件。
高热值：是指1Nm3燃气完全燃烧后其烟气被冷却至原始温度，而其中的水蒸气以凝结水状态排出时所放出的热量。
低热值：是指1Nm3燃气完全燃烧后其烟气被冷却至原始温度，但烟气中的水蒸气仍为蒸气状态时所放出的热量。
1Nm3 天燃气低热值＝34.02 MJ/m3 ＝9 .45 kW＝ 8128 kcal
1Nm3 天燃气高热值＝37.78 MJ/m3 ＝10.49 kW ＝9026 kcal
高低热值的比：37.78 / 34.02 =1.11= 111%
例：普通20 KW壁挂炉，天燃气耗气量2.12 m3/h，输入20 kW，效率90%，输出18 kW。
计算方程：2.12*9.45* 90 %=18.0 kW 冷凝式壁挂炉，天燃气耗气量2.12 m3/h，输入20 kW，效率108%，输出21.6 kW。计算方程：2.12*9.45*108%=21.6 kW
为什么冷凝机效率会超过100%？
1M3的燃气释放的热量：如果不计算水蒸汽包含的热量: 9.45KW（低热值）
如果包含水蒸汽热量在内：10.49KW（高热值），在欧盟的很多国家，他们壁挂炉是用高热值来算:
冷凝式壁挂炉，天燃气耗气量2.12 m3/h，输入20 kW，输出21.6 kW。
计算方程：21.6 / (2.12*10.49)*100% = 97.2%

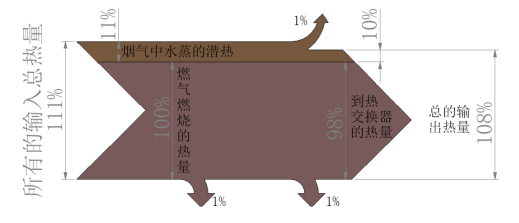

冷凝壁挂炉与普通炉效率比较
壁挂炉效率对比
二种冷凝壁挂炉的效率比较

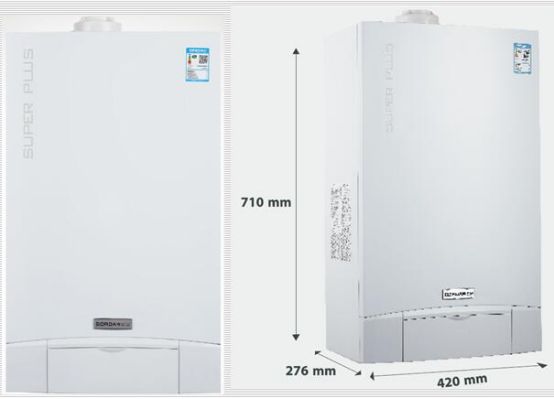

三、广东昊森全预混冷凝壁挂炉特点

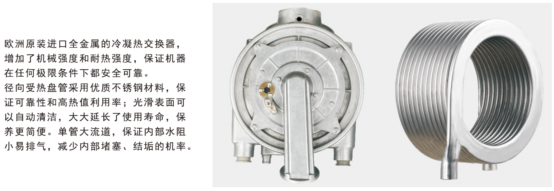

昊森冷凝壁挂炉配件特点

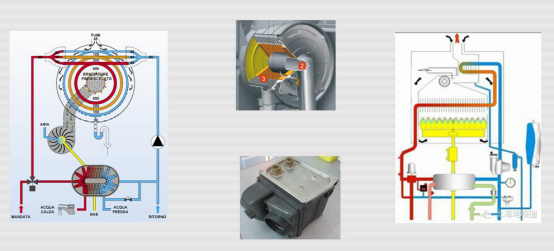

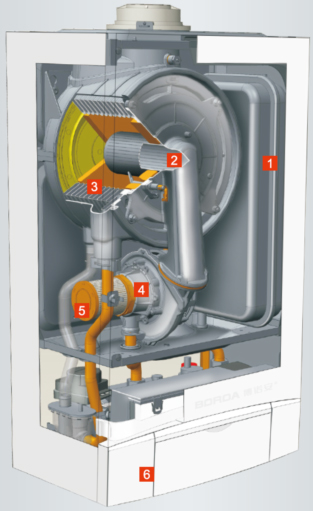

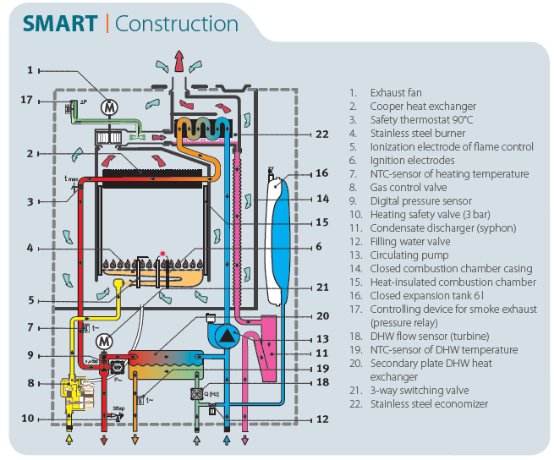

内部图示
零压控制系统
我们的冷凝式壁挂炉采用零压控制系统，该系统成熟稳定，为欧洲多数壁挂炉采用。
安装位置
应用中的优点

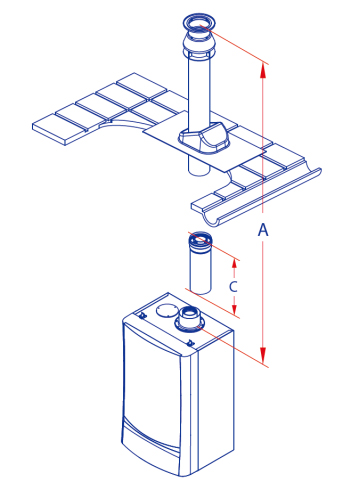

1) 内置冷凝水收集器，可以安装1-3米的垂直烟管。
2）具超强的抗风能力，最大长烟管达4米。
3）没有风压开关，不存在冷凝水影响风压取样。
4) 功率比达5：1以上，特别适用夏季热水低温要求。
