工程介绍
【工程名称】：中电颐和家园中央空调与地暖施工
【工程位置】：华电路1号
【工程户型】：三房两厅140㎡平层


安装设备
1. 中央空调：日本大金，日本大金自1942年成立以来，不断发展壮大，成为一家在空调、制冷、氟化学、电子、油压机械等多项领域都领先的跨国企业，特别在空调冷冻方面，产品种类达5000种之多，在日本的市场占有率始终保持第一，是世界上唯一集空调、冷媒以及压缩机的研发、生产和销售于一体的跨国企业。大金一直致力于事业的全球化发展，并把中国作为其全球发展策略的轴心，已先后在北京、上海、广州、西安等主要城市建立了生产和销售基地。大金以领先世界的技术不断在中国市场推出超前性的空调产品，以“永远满足顾客的需求”为目标，通过全体员工不懈的努力与中国人民共享科技进步之成果，与中国的现代化共同前进。
2. 锅炉：博世欧洲之星锅炉，总部设在德国斯图加特的博世集团以其创新尖端的产品及系统解决方案闻名于世，涉及家用电器、汽车技术、建筑技术等多产品领域。其分布于全球60多个国家的约300家分公司和区域性公司，与1909年在中国开设了第一家贸易办事处，如今博世在中国设立11家独资公司，正在用完美的技术和可感知的质量，不断改善大众消费者的生活品质。
3. 管路：PHT南极管：PHT-南极管作为高品质铝塑复合管，成为中国南极科考站指定专用管材类型。所有的产品原材都选用国际最优质的材料。比如硅烷交联聚乙烯是由行业内公认的高品质环保材料供应公司德国希隆国际集团出品，德国希隆国际集团是全球最大的、最专业的生产管材用硅烷交联聚乙烯公司。南极管的PE热熔胶粘合剂是韩国SK株式会社出品，粘合力更强，性能更稳定。作为铝塑复合管最重要的铝带则是实用了美国进口的8011系列系列铝合金板材切割而成，具有永久抗腐蚀性和抗氧化性。
4. 分水器：意大利捷飞手动分水器，General Fittings成立于1981年，迅速成长为世界暖通领域领航者之一，分别在葡萄牙、墨西哥、罗马尼亚和中国设立了自己的分支机构，这表示General Fittings直接把自己的系列产品及其内涵推向国外市场，逐步走向全球化，General Fittings通过不断的创新保持行业内的领先地位，成为意大利乃至全球的通用管件知名品牌。
【小区外景图】


【中央空调施工过程】
一、 交底
在施工之前，科宁RCS设计师、施工队长、业主及装潢公司负责人交底，确定室外机、室内机的安装位置及管路的走向。


中央空调交底


二、 弹线
在交底的时候，施工队长根据图纸在墙上安装室内机的地方弹线，标出内机及检修口的位置。




三、 设备防尘保护
经过一段时间，厂家发货，施工队将设备运送到施工工地，施工人员将机器拆卸包装，并对空调内机的回风口和出风口做好防护，防止装潢人员在装修过程中制造出来的垃圾和灰尘进入室内机内部，损坏机内的部件，造成机器故障频繁出现。



四、 安装内机支架及打孔
施工人员正在打孔，科宁公司制定严格的打孔制度，打孔人员都是经过公司专业培训，经专业考核方可上岗。
安装室内机一般不吸顶吊，如果吸顶吊，我们会加上减振垫，不发生额外噪音。





五、 安装室内机
施工人员合作将室内机安装好。






六、 冷凝水管、冷媒管（汽态管、液态管）及电管的安装
现场铜管或施工切割后及时对铜管进行封口包扎，防止灰尘、杂物、水气进入铜管内堵塞管路，影响压缩机使用寿命，并且采用氮气吹污，纤焊的时候用氮气冲刷管内壁，防止管内积存氧化膜。



公司对冷凝水管路坡度有着严格的要求，施工采取先弹出坡度线，后用专用支架进行冷凝水管的固定。冷凝水管敷设全部保持1%以上的坡度，使冷凝水的排放得到保证。



科宁使用的角铁支架，统一在后场由专业技师制作，经喷漆工艺处理，一道防锈漆，一道白瓷漆，洁白美观。





冷凝水管路较长的立管上方、管路合流处，科宁公司要求必须做透气孔，以利于冷凝水的排放，并且透气孔做弯头向下，防止灰尘和杂物进入管道。

冷凝水会有两次验收，一次在前期隐蔽工程结束验收的时候，还有一次在装潢吊顶龙骨结束还没有封吊顶板之前。目的是防止在施工结束后管路被人为的抬高或受到意外损坏，影响水流坡度或造成漏水。


七、 系统保压
管路、室内机安装完工后对铜管进行保压，检测管路有无渗漏，压力不能低于40公斤。



八、 装潢公司安装吊顶
安装吊顶之前






安装吊顶之后





室内机安装风口之后




九、 室外机安装
室外冷媒管路采用用UPVC管保护，充分起到对路防雨、防晒、防冻、防氧化，同时起到美观效果。
室外主机安装的要求有：
1）摆放室外主机的位置要便于安装和维修；
2）必须放置在通风良好、安全可靠的地方；
3）考虑散热空间。室外主机排风方向要合理，避免人员经常走过的区域。在道路两侧安装室外主机，其托板底面跟室外地坪高度不得低于2.5m；
4）空调室外机出风口的（冷、热）气流禁止朝向相邻方的门窗，其安装位置距相邻方门窗不得小于下表距离：
制冷额定电功率≦2kw的为3m 制冷额定电功率＞2kw，且≦5kw的为4m
制冷额定电功率＞5kw，且≦10kw的为5m 制冷额定电功率10kw，且≦30kw的为6m
5）避免将室外主机安装在有强风和灰尘大的地方；
6）安装位置周围不要有强热源和其他设备排气口、蒸汽与可燃气体；
7）考虑噪音。室外主机不要放在靠近卧室或窗子下方；
8）根据室外主机型号确定基础尺寸（基础由业主负责，要与装潢书面交接清楚）或支架尺寸；
9）化霜水排放要合理，主机基础应设有导流槽，便于化霜水排放；
10）注意管路、电路走向要合理；
11）是否需要主机吊装（吊装费用由业主负责支付）；
12）注意物业是否有特殊要求（主机位置、打孔等）。
室外机在装潢过程中会有科宁公司专用的防护罩进行保护，防止施工过程中的垃圾和灰尘进入室外机，影响使用寿命。




十、 系统调试
主机安装完成之后，对整个系统进行保压检测。工程施工完毕之后进行第一次调试，确保安装效果，第二次在装潢完工后再进行终调。

【地暖施工过程】
一、 交底
在施工之前，科宁RCS设计师、施工队长、业主及装潢公司负责人交底，确定锅炉、分水器的安装位置及管路的走向。



二、 弹线
根据图纸确定锅炉及分水器安装位置，定好需打孔的位置，用笔标出。
根据图纸及现场情况，确定管路走向根据管路所走管子，确定开槽宽度。（同一槽内最多走三个回路的管，槽与槽之间至少留有10mm以上的间距。）最后弹线示意。



三、 安装分水器
科宁公司用的分水器是意大利进口的捷飞分水器。
一个系统工程中，分水器8路以内通常用1620主管、1216支管（1组分水器8路以内、2组分水器相加不超过8路），
超过8路（含8路）以上通常用2025主管、1216支管。



四、 铺设保温板反射膜及钢丝网
铺设采暖管路之前，先将地面找平至整齐平整；铺设绝热层之前，先做一层防潮层，然后铺设保温板反射膜及钢丝网。
首先是铺设保温板
保温板采用的是25mm厚的欧文斯科宁保温板，保温效果绝佳！


铺设反射膜
反射膜是一层薄膜粘合一层薄铝铂，为了防止热量向下流失，运用铝箔反射膜铺设的一层保护层。主要是把温度向上辐射。减少温度向下传导的损失。



铺设钢丝网
钢丝网是为能更好的固定采暖管与保护填充层，使其寿命延长的效果。主要起到均匀温度和拉扯填充层，防止填充层在加热过程中开裂。


铺设管路



采暖管严格按照施工图纸标定的管间距和走向敷设（采暖管间距180mm，卫生间采暖管间距160mm，如在铺设区域内有留柜部分不铺的，可相对缩小管间距）。
每个回路采暖管铺好后，用塑料卡固定采暖管，直管段部分固定间距为0.7-1.0m，弯曲管段部分的固定点间距为0.2-0.3m，这样才能保证采暖效果均匀。

铺设完成之后的房间管路
当地面面积超过30㎡或边长超过6m及回路与回路之间应设置伸缩缝。切割宽度为2.5CM的保温板，用扎带固定在第一层钢丝网上作为伸缩缝。伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。图上粉红色的就是伸缩缝。







分水器连接地暖回路，进回水管用不同颜色来进行区分，在管路下墙处都套上保温，以防止热量不必要的损失。


五、 打压试验


在分水器上选两管道，分别装上压力表及阀门（不选同一回路的两根管道）。把分水器上的排气阀打开，然后往系统里接入自来水，等排气阀有水均匀流出时，关闭排气阀。关闭阀门，取下自来水管，装上打压泵对系统打压，将系统压力升到0.6mpa停止打压（最高不得超过0.8mpa），关闭阀门，检查各接点有无渗水现象。拆下打压泵，装上堵头，再打开阀门，此时为系统正常压力，一直保持到施工结束。

六、 隐蔽工程验收
系统施工完成后，通知客户代表对系统进行验收，由客户代表与业主约定验收时间。验收时检查分水器安装、管路敷设是否符合规范要求，分水器与管道连接有无渗漏，有无瘪管现象；管路保护是否到位，与业主查看系统压力是否正常；采暖管间距、弯曲半径等是否符合公司规范要求，固定是否可靠；伸缩缝是否按规定敷设完毕。客户代表、施工负责人与业主一起测量敷设低温热水地暖面积。业主对工程质量无异议后，业主、施工负责人、客户代表在工程资料上签字认可。

七、 找平
通过隐蔽工程验收的条件下进入填充层的施工，填充层用豆石混凝土找平。混凝土填充层的养护周期应不少于21天，养护期满后，对地面妥加保护，严禁在地面上运行重载、高温烘烤、直接放置高温物体和高温加热设备。


八、 锅炉安装
等装修接近尾声，业主入住之前，施工人员会将锅炉安装好。



任何施工都建立在施工图纸之上，前期RCS和业主沟通之后先做出前期方案图纸，交底时候与业主、装潢公司确定施工图纸，施工图纸由专人审核之后传到工程部，施工队长拿到图纸按图纸施工。

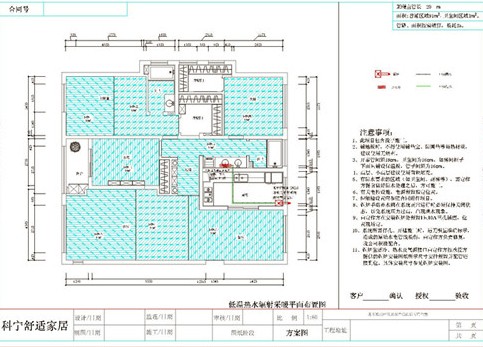

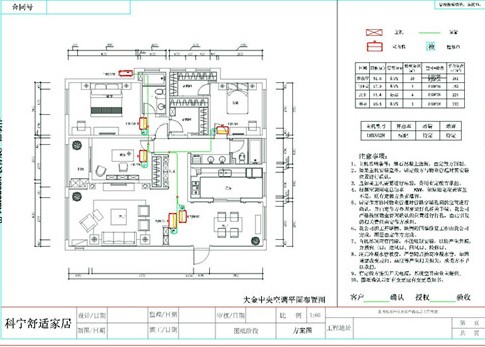

施工图纸

【地暖设计依据】
1.《地面辐射供暖技术规程》（JGJ 142-2004）

2.《低温热水地板辐射供暖系统安装》（03K404）

3.《新建集中供暖住宅分户热计量设计和施工试用图集》（京01SSB1）

4.《采暖通风与空气调节设计规范》（GB50019-2003）

5.《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）

6.《建筑设备专业技术措施》（北京市建筑设计研究院）

7.《建筑电气设计规范》（GB16-87）（2001年版）
8.《民用建筑电气设计规范》（JGJ/T16-92）

【地暖设计参数】
    低温热水地面辐射供暖系统的供、回水温度应由计算确定。民用建筑供水温度宜采用 35-50℃，不应超过 60℃，供、回水温差宜小于或等于 10℃。
　　低温热水地面辐射供暖系统的工作压力，不宜大于 0.8MPa；建筑物高度超过 50m 时，宜竖向分区设置；家用锅炉地暖系统的工作压力，不宜大于 0.2MPa；建筑物高度超过 20m，宜竖向分区域分系统设置。
　　低温热水地面辐射供暖系统的地面结构，宜由基层（楼板或与土壤相邻的地面）、找平层、绝热层（上部敷设加热管）、伸缩缝、填充层和地面层组成。
　　与土壤相邻的地面，必须设绝热层，绝热层下部应设置防潮层。直接与室外空气相邻的楼板，也必须设绝热层。
　   对于潮湿房间如卫生间、游泳馆等，在填充层上部应设置隔离层。
　　填充层的材料宜采用 C15 豆石混凝土，豆石粒径宜为 5-12mm。填充层的厚度：当加热管采用外径为 16 mm 铝塑复合管时，铺设复合地板区域不宜小于 40 mm，铺设地砖、大理石区域不宜小于 20 mm；当加热管采用 PE-X、PERT 或 PB 管时，铺设复合地板区域厚度为 50 mm，铺设地砖、大理石区域不宜小于 25 mm。如地面荷载大于 20KN/m 时，应会同结构设计人员采用加固措施。
　　连接在同一分、集水器上的同一管径各环路加热管的长度宜尽量接近，并不宜超过120m。
　　加热管的布置，应根据保证地面温度均匀的原则，选择采用回折型（旋转型）、平行型（直列型）。
　　加热管的敷设管间距，应根据地面散热量、室内空气设计温度、平均水温及地面传热热阻等通过计算确定。
　　分、集水器不得安装在有触电危险的区域。集、分水器安装区域周围 200mm 内不得有电气设施（如插座、接线盒等），如必须设置，则电气设施必须具有防水措施（如为插座、接线盒则其所在回路必须设置漏电保护装置）。

【大金设计依据】
1.《多联机空调系统工程技术规程》（JGJ174-2010）
2.《采暖通风与空气调节设计规范》（GB50019）
3.《家用中央空调设计规范》
4.《民用建筑隔声设计规范》（GBJ118-88）
5.《设备及管道保冷设计导则》（GB/T15586）
6.《城市区域环境噪声标准》（GB10070-88）

【大金设计参数】
      空调氟系统分歧管摆放在便于安装处，2个分歧管前后距离不小于1m，分歧管前后最小弯管距离不小于50cm。
      空调风盘位置的摆放应与业主、装潢设计师充分沟通后摆放在指定位置，风盘的摆放位置要考虑装潢吊顶形式、阴角线，同时要考虑机位是否与窗帘盒冲突，机位下是否有衣柜、酒柜等柜子。
      空调风盘位置要留有安装、检修空间，在非接管侧最少留有10cm的安装空间，风盘检修口450*450mm，检修口与回风口做成一体时，接管侧最少留有20cm。
      大金空调家居类适宜用在3.2米以下层高，高空间房屋供暖宜增加其他采暖设施。
      冬季室外温度-6°DB，室内温度达到18°DB；夏季室外温度35°DB，室内温度达到26°DB。
      家用大金室内机建议选用7.1KW以下风盘，卧室只能选用6.3KW以下风盘。
      主机必须安装在可承受500kg/㎡重压的户外地面、层顶及阳台上，若安装在外墙上，必须考虑机组支架的承重能力（人重与机重的2倍以上）
      空调冷凝水水平管道应沿水流方向保持不小于0.01%的坡度。
